上海7.5水环式真空泵5.5kw不锈钢水环真空泵1.45
上海7.5水环式真空泵5.5kw不锈钢水环真空泵1.45用途及使用范围:
2BV水环真空泵为整体结构—机泵同轴的单级泵。轴封采用机械密封，具有结构简单，安装简捷、无油、**可靠等特点。
2BV水环真空泵适于抽除气体和湿润蒸汽，吸气压力可达到33mbar绝压（97%真空度），当真空泵在吸气压力低于80mbar的状态下长期工作时，应联接汽蚀保护管以对泵进行保护，如配大气喷射器吸气压力可达10mbar，喷射器可直接安装在真空泵吸气口上，作为压缩机使用时，其压力*大至0.26MPa（绝压）。
2BV水环真空泵被广泛用于石油、化工、制药、食品、制糖工业等领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易燃易爆气体时，不易发生爆炸，所以其应用更加广泛。
上海7.5水环式真空泵5.5kw不锈钢水环真空泵1.45工作原理:

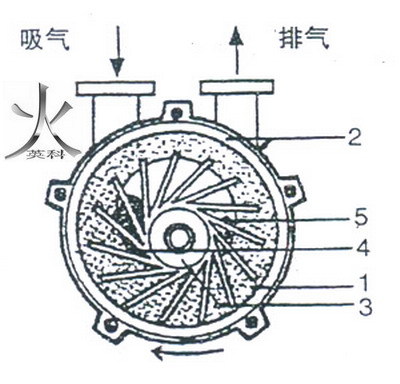

如图（1）所示叶轮3偏心地安装在泵体之内，起动时向泵内注入一定高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环1，水环下部内表面与轮毂相切，沿箭头方向旋转，在前半转过程中，水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，泵就连续不断地抽吸或压送气体。
由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当泵排出的气体不再利用时，在泵排气口上接有气水分离器，废气和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。随着工作时间的延长，工作水温度会不断地升高，这时需从供水管供给冷水，以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。
上海7.5水环式真空泵5.5kw不锈钢水环真空泵1.45性能参数：
|
产品型号 |
*大气量 |
极限真空度 |
电机功率 |
泵转速r.p.m |
工作液流量 |
噪音dB (A) |
重量kg |
|
|
m3/min |
m3/h |
|||||||
|
2BV2060 |
0.45 |
27 |
mbar(Mpa) |
0.81 |
2880 |
2 |
62 |
37 |
|
2BV2061 |
0.86 |
52 |
1.45 |
2880 |
2 |
65 |
41 |
|
|
2BV2070 |
1.33 |
80 |
2.35 |
2850 |
2.5 |
66 |
66 |
|
|
2BV2071 |
1.83 |
110 |
3.85 |
2860 |
4.2 |
72 |
85 |
|
|
2BV5110 |
2.75 |
165 |
4 |
1450 |
6.7 |
63 |
120 |
|
|
2BV5111 |
3.83 |
230 |
5.5 |
1450 |
8.3 |
68 |
150 |
|
|
2BV5121 |
4.66 |
280 |
7.5 |
1450 |
10 |
69 |
210 |
|
|
2BV5131 |
6.66 |
400 |
11 |
1430 |
15 |
73 |
280 |
|
|
2BV5161 |
8.33 |
500 |
15 |
970 |
20 |
74 |
390 |
|
|
2BV6110 |
2.75 |
165 |
4 |
1450 |
6.7 |
63 |
148 |
|
|
2BV6111 |
3.83 |
230 |
5.5 |
1450 |
8.3 |
68 |
196 |
|
|
2BV6121 |
4.66 |
280 |
7.5 |
1450 |
10 |
69 |
220 |
|
|
2BV6131 |
6.66 |
400 |
11 |
1430 |
15 |
73 |
314 |
|
|
2BV6161 |
8.33 |
500 |
15 |
970 |
20 |
74 |
|
|
注：1、表中所列数据在下列条件下测出：
①大气压力101325Pa（1013mbar）
②进水温度15℃
③吸入空气温度20℃
④空气相对湿度70%
2、性能允许偏差：±10%
